Содержимое: Каталог Запчастей John Deere :6195M Tractor (Europe Edition, Engine SN 6068UXXXXXX)(Final Tier 4)(Russian) - PC14008 CH Шасси CHB Листовой металл и декоративные элементы
Опора капота - ST830533
Крышка, опора переднего моста, без переднего PTO - ST786347
Крышка, опора переднего моста, с передним PTO - ST786349
Крышка, опора переднего моста, с подготовкой переднего PTO - ST853778
Навесное оборудование, детали фиксации капота, защита от вандалов - ST777768
Капот решетка радиатора - ST833370
Подъемный цилиндр капота передняя решетка - ST833394
Капот решётка радиатора, запирающийся - ST749626
Подъемный цилиндр капота передняя решетка, запираемая - ST749628
Боковая крышка, левая - ST510695

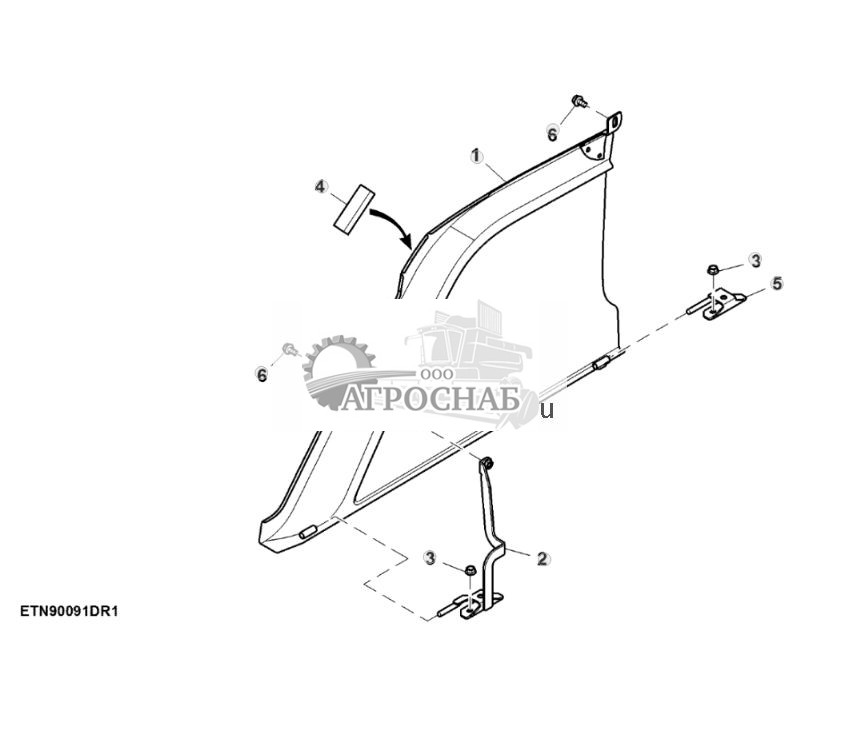

Боковая крышка, правая - ST769484
Навесное оборудование, передние крылья, с 2WD - ST763116

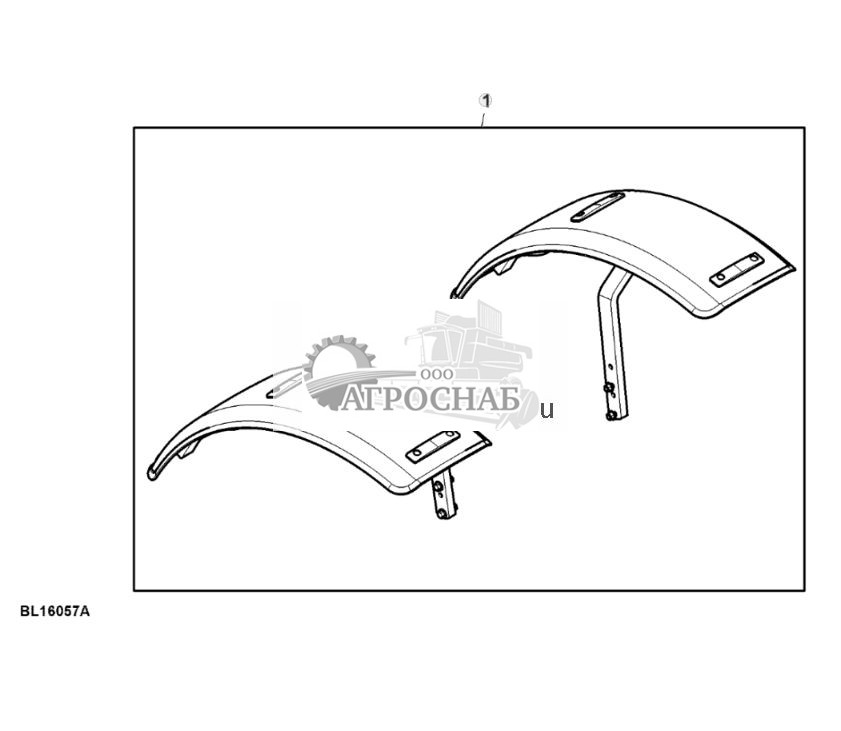

Комплект для самостоятельной установки, передние крылья, большая опора, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST866454
Передние крылья, большая опора, MFWD шириной 620 мм ( - 867156) - ST866456
Комплект для самостоятельной установки, передние крылья, большая опора, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866304
Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, шарнир - ST833550
Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, шарнир - ST922034
Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, неподвижный - ST833549
Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, неподвижный - ST922038
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST866457
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866268
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST866459
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866269
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST866460
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 420 mm (867157 - ) - ST866274
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST866461
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 420 mm (867157 - ) - ST866275
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST866462
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866279
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST866468
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866285
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 540 mm ( - 867156) - ST866469
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 540 mm (867157 - ) - ST866290
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 540 mm ( - 867156) - ST866471
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 540 mm (867157 - ) - ST866294
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST866473
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866297
Пластмассовые заглушки, без MFWD, переднее крыло - ST590929
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST865767
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST865861
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 540 mm ( - 867156) - ST865865
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 540 мм ( - 867156) - ST865867
Передние крылья, стандартная опора, неподвижная, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST865870
Передние крылья, стандартная опора, шарнир, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST865872
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST865890
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST865892
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST865893
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST865894
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 370 mm ( - 867156) - ST865896
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 370 mm ( - 867156) - ST865897
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 420 mm ( - 867156) - ST865898
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 420 mm ( - 867156) - ST865899
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 480 mm ( - 867156) - ST865902
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 480 mm ( - 867156) - ST865903
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 540 mm ( - 867156) - ST865908
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 540 mm ( - 867156) - ST865913
Основание, переднее крыло, жесткое, 3-секционный мост MFWD - ST827906
Опора основания, передние крылья, мост MFWD - ST888224
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866035
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866104
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 540 mm (867157 - ) - ST866039
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 540 мм (867157 - ) - ST866107
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866042
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866118
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 420 mm (867157 - ) - ST866098
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD шириной 420 mm (867157 - ) - ST866032
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866014
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866089

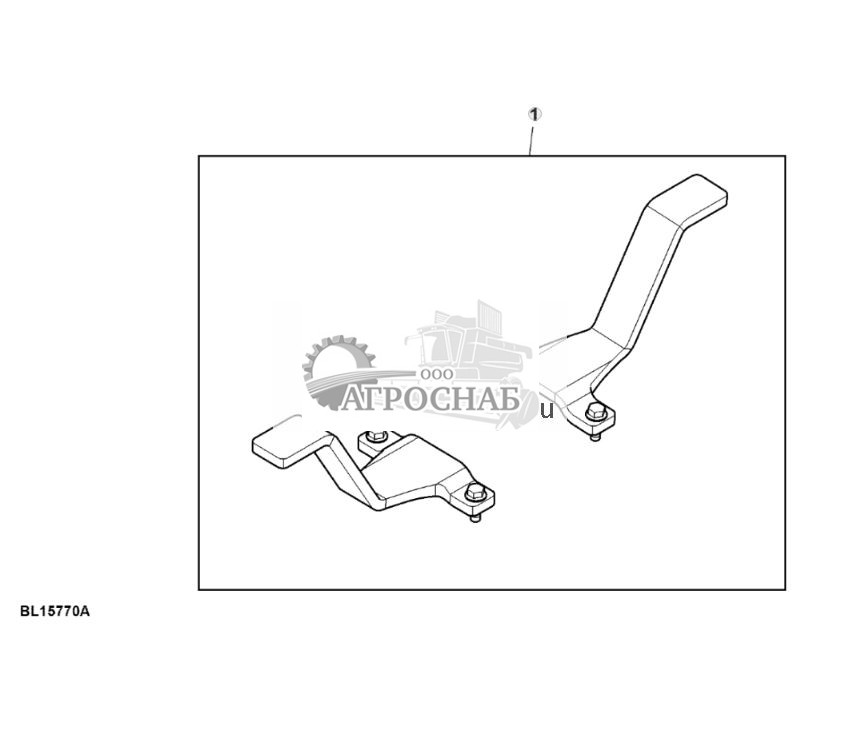

Комплект для самостоятельной установки, пластина, ограничитель крыла, 3-секционный мост MFWD ( - 867156) - ST843149
Комплект для самостоятельной установки, пластина, ограничитель крыла, 3-секционный мост MFWD (867157 - ) - ST875908
Пластина, ограничитель крыла, 3-секционный мост MFWD ( - 867156) - ST866392
Пластина, ограничитель крыла, 3-секционный мост MFWD (867157 - ) - ST866123
Оборудование, жгут проводов капота габаритных фонарей - ST742490
Фары дорожного освещения, с угловыми световыми приборами, симметричные световые приборы - ST832748
Headlights, WO Corner Lights, Symmetric Lights - ST774300 ( Фары, горе поворотники, симметричные фонари - )
Товарный знак, наклейки, черныйжелтый - ST833692
Товарный знак, наклейки, черныйсеребристый - ST833693
Опора капота - ST830533
1 - Опора AL206120
2 - Фланцевая гайка 14M7298 1 Примечание:M8
3 - Опора AL206121
4 - Опора AL206124
5 - Болт R264173 Количество:39
6 - Опора L206141
7 - Опора AL211273
8 - Кронштейн L216389
9 - Направляющая L206808
10 - Опора AL211274
11 - Направляющая L206809
12 - Опора AL211266
13 - Опора AL211272
14 - Магистраль AL216690
15 - Шайба 24M7207 Количество:3 Примечание:8.400 X 24 X 2 mm
16 - Опора AL219560
17 - Опора AL206119
18 - Отражательная пластина L203938 Количество:2 Примечание:SUB FOR L214079 APPL
19 - Винт 19M7573 Количество:4 Примечание:M8 X 20
20 - Магистраль L207453 Количество:2
21 - Заклепка 16M7095 Количество:8 Примечание:4.800 mm
22 - Сальник L216367
23 - Сальник L216368
24 - Сальник L207444
25 - Сальник L213749
26 - Крышка L219158
Наверх

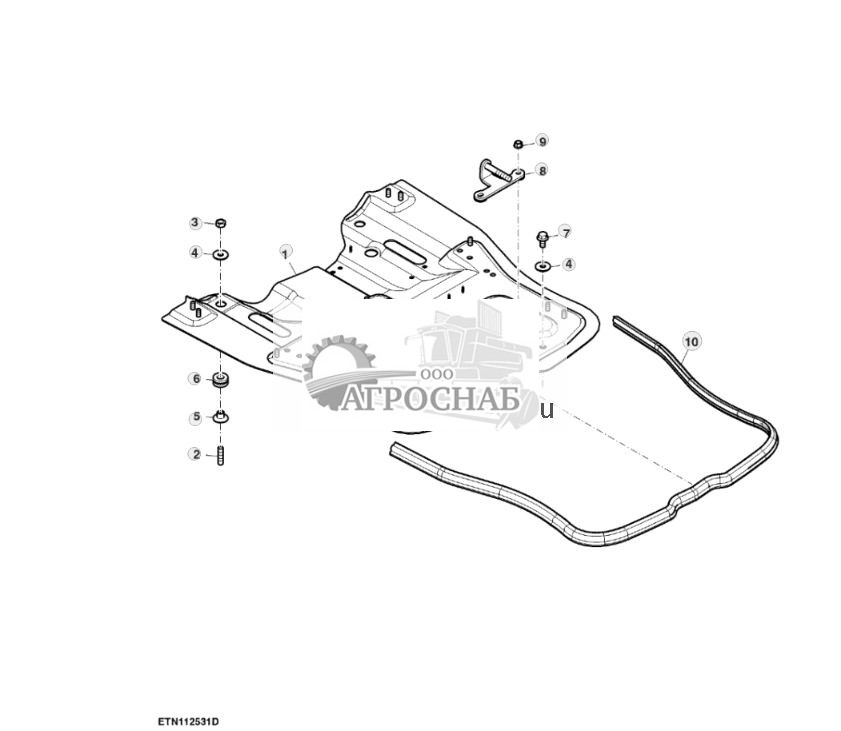

Крышка, опора переднего моста, без переднего PTO - ST786347
1 - Опора AL215820
2 - Шпилька 42M7058 Количество:2
3 - Гайка 14M7274 Количество:2 Примечание:M10
4 - Шайба 24M7178 Количество:4 Примечание:10.500 X 30 X 2.500 mm
5 - Гильза L155965 Количество:2
6 - Уплотнение L155966 Количество:2
7 - Винт 19M7784 Количество:2 Примечание:M10 X 20
8 - Кронштейн AL215849 Примечание:ORDER AL221708
8 - Кронштейн AL221708
9 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
10 - Изолятор L218062
Наверх

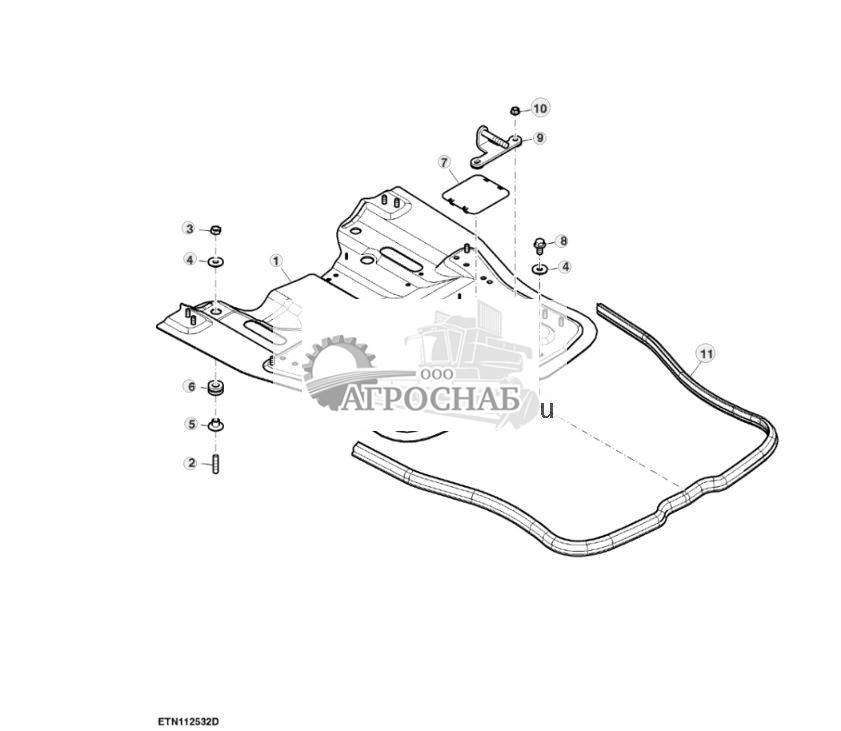

Крышка, опора переднего моста, с передним PTO - ST786349
1 - Опора AL215821
2 - Шпилька 42M7058 Количество:2
3 - Гайка 14M7274 Количество:2 Примечание:M10
4 - Шайба 24M7178 Количество:4 Примечание:10.500 X 30 X 2.500 mm
5 - Гильза L155965 Количество:2
6 - Уплотнение L155966 Количество:2
7 - Крышка L207467
8 - Винт 19M7784 Количество:2 Примечание:M10 X 20
9 - Кронштейн AL215849 Примечание:ORDER AL221708
9 - Кронштейн AL221708
10 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
11 - Изолятор L218062
Наверх

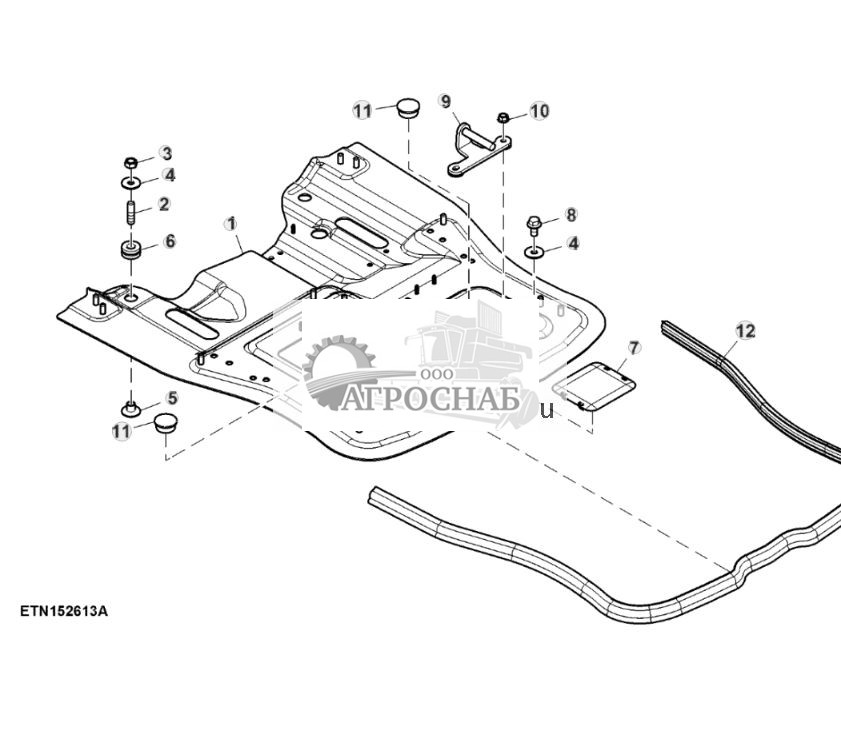

Крышка, опора переднего моста, с подготовкой переднего PTO - ST853778
1 - Опора AL215821
2 - Шпилька 42M7058 Количество:2
3 - Гайка 14M7274 Количество:2 Примечание:M10
4 - Шайба 24M7178 Количество:4 Примечание:10.500 X 30 X 2.500 mm
5 - Гильза L155965 Количество:2
6 - Уплотнение L155966 Количество:2
7 - Крышка L207467
8 - Винт 19M7784 Количество:2 Примечание:M10 X 20
9 - Кронштейн AL221708
10 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
11 - Заглушка 99M7049 Количество:2
12 - Изолятор L218062
Наверх
Навесное оборудование, детали фиксации капота, защита от вандалов - ST777768
1 - Комплект блокировки BL15086
Наверх
Капот решетка радиатора - ST833370
1 - Капот L209430
2 - Маркер L216300
3 - Винт L210923 Количество:39
4 - Капот L214061
5 - Капот L214060
6 - Капот L207411
7 - Капот L207410
8 - Винт L209734 8
9 - Прокладка L207537
10 - Винт L213847 Количество:26
11 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
12 - Решетка AL216007
13 - Решетка AL216006
14 - Жалюзи AL212005
15 - Жалюзи AL212006
16 - Винт 37M7240 Количество: 10
17 - Жалюзи L210719 Примечание:ORDER L217075
17 - Жалюзи L217075
18 - Жалюзи L210720 Примечание:ORDER L217076
18 - Жалюзи L217076
19 - Винт 37M7348 Количество:20
20 - Жалюзи L211012 Примечание:ORDER L217610 AND L217611
20 - Жалюзи L217610 Примечание:LH
20 - Жалюзи L217611 Примечание:R
21 - Ограждение L218060 Примечание:SUB FOR L211780 APPL
22 - Винт 19M8971 Количество:2 Примечание:M8 X 12
23 - Ограждение L218059 Примечание:SUB FOR L211779 APPL
24 - Решетка L212193
25 - Решетка L212194
26 - Клей L154071
27 - Шайба 24M7024 Количество:2 Примечание:9 X 28 X 3 mm
28 - Шайба 24M7298 Количество:2 Примечание:8.400 X 25 X 2 mm
Наверх
Подъемный цилиндр капота передняя решетка - ST833394
1 - Капот AL215401
2 - Кронштейн AL207043 Количество:2
3 - Элемент жесткости AL215769
4 - Шаровой палец R237474 Количество:2
5 - Газовый цилиндр AL215748 Количество:2
6 - Болт R264173 Количество:6 Примечание:M8 X 16, SUB FOR 19M8675 APPL
7 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
8 - Шаровой палец L78979 Количество:2
9 - Кронштейн AL212734
10 - Направляющая L208545
11 - Кронштейн AL212729
12 - Направляющая L208620
13 - Направляющая L214077
14 - Направляющая L214078 Примечание:ORDER L219349
14 - Направляющая L219349
15 - Кронштейн AL207042
16 - Прокладка L207536
17 - Кронштейн AL209380
18 - Винт с головкой 19M7513 Количество:2 Примечание:M8 X 30
19 - Штифт L209652
20 - Пружинное кольцо 40M7126 Количество:2
21 - Фланцевая гайка 14M7744 Количество:2 Примечание:M6
22 - Заклепка 16M7101 Количество: 10 Примечание:5 mm
23 - Фиксатор AL157575 Примечание:Lock Pin Diameter = 8 mm
23 - Фиксатор RE231499 Примечание:Lock Pin Diameter = 12 mm
24 - Винт 19M8703 Количество:2 Примечание:M8 X 30
25 - Кронштейн AL215850
26 - Кронштейн L214548
27 - Стержень L205935
28 - Крышка R211069
29 - Гайка R211071
30 - Кабель AL214359
31 - Хомут L208536
32 - Уплотнитель L210776
33 - Уплотнитель L211610 Количество:2
34 - Винт L210923 Количество:4
35 - Метка AL212769
36 - Стопорная шайба CC106606 Количество:2
37 - Уплотнение L208643
38 - Решетка L212192
39 - Винт L213672 Количество:8
40 - Крючок AL214338 Примечание:USE WITH AL214359
41 - Элемент жесткости AL215768
42 - Уплотнитель L218303 Количество:2
43 - Винт L213847 Количество:6
Наверх
Капот решётка радиатора, запирающийся - ST749626
1 - Капот L209430
2 - Маркер L216300 Примечание:SUB FOR R288331
3 - Винт L210923 Количество:39
4 - Капот L214061
5 - Капот L214060
6 - Капот L207411
7 - Капот L207410
8 - Винт L209734 Количество: 10
9 - Прокладка L207537
10 - Решетка L212194
11 - Решетка L212509
12 - Решетка AL216007
13 - Решетка AL216006
14 - Жалюзи AL212005
15 - Жалюзи AL212006
16 - Винт 37M7240 Количество: 10
17 - Жалюзи L210719 Примечание:ORDER L217075
17 - Жалюзи L217075
18 - Жалюзи L210720 Примечание:ORDER L217076
18 - Жалюзи L217076
19 - Винт 37M7348 Количество:20
20 - Жалюзи L211012 Примечание:ORDER L217610 AND L217611
20 - Жалюзи L217610 Примечание:LH
20 - Жалюзи L217611 Примечание:R
21 - Ограждение L218060 Примечание:SUB FOR L211780 APPL
22 - Винт 19M8971 Количество:2 Примечание:M8 X 12
23 - Ограждение L218059 Примечание:SUB FOR L211779 APPL
24 - Клей L154071 Примечание:SUB FOR L214215 APPL
25 - Блокировка AL176690
26 - Кнопка AL35863
27 - Пластина L214281 Примечание:SUB FOR L209536 APPL
28 - Кронштейн L214724 Примечание:SUB FOR L209539 APPL
29 - Стопорная гайка 14M7397 Примечание:M6
30 - Винт L213847 Количество:26
31 - Шайба 24M7298 Количество:2 Примечание:8.400 X 25 X 2 mm
32 - Шайба 24M7024 Количество:2 Примечание:9 X 28 X 3 mm
33 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
Наверх
Подъемный цилиндр капота передняя решетка, запираемая - ST749628
1 - Капот AL215401
2 - Кронштейн AL207043 Количество:2
3 - Фланцевая гайка 14M7744 Количество:2 Примечание:M6
4 - Шаровой палец R237474 Количество:2
5 - Газовый цилиндр AL215748 Количество:2
6 - Болт R264173 Количество:6 Примечание:M8 X 16, SUB FOR 19M8675 APPL
7 - Фланцевая гайка 14M7298 Количество:2 Примечание:M8
8 - Шаровой палец L78979 Количество:2
9 - Кронштейн AL212734
10 - Направляющая L208545
11 - Кронштейн AL212729
12 - Направляющая L208620
13 - Направляющая L214077
14 - Направляющая L214078 Примечание:ORDER L219349
14 - Направляющая L219349
15 - Кронштейн AL207042
16 - Прокладка L207536
17 - Кронштейн AL209380
18 - Винт с головкой 19M7513 Количество:2 Примечание:M8 X 30
19 - Штифт L209652
20 - Пружинное кольцо 40M7126 Количество:2
21 - Решетка L212192
22 - Заклепка 16M7101 Количество: 10 Примечание:5 mm
23 - Фиксатор AL157575 Примечание:Lock Pin Diameter = 8 mm
23 - Фиксатор RE231499 Примечание:Lock Pin Diameter = 12 mm
24 - Винт 19M8703 Количество:2 Примечание:M8 X 30
25 - Кронштейн AL215850
26 - Кронштейн L214548
27 - Стержень L209535
28 - Крышка R211069
29 - Гайка R211071
30 - Винт L213847 Количество:6
31 - Хомут L208536
32 - Уплотнитель L210776
33 - Уплотнитель L211610 Количество:2
34 - Винт L210923 Количество:4
35 - Метка AL212769
36 - Стопорная шайба CC106606 Количество:2
37 - Уплотнение L208643
38 - Винт L209734 Количество:8
39 - Винт L213672 Количество:8
40 - Кабель AL214359
41 - Крючок AL214338 Примечание:USE WITH AL214359
42 - Элемент жесткости AL215768
43 - Элемент жесткости AL215769
44 - Уплотнитель L218303 Количество:2
Наверх
Боковая крышка, левая - ST510695
1 - Панель AL218912 Примечание:SUB FOR AL215638 OR AL207220
2 - Теплозащитный экран L214754 Примечание:SUB FOR L207086
3 - Шарнир AL212813 Примечание:SUB FOR AL207373
4 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
5 - Прокладка L209149
6 - Шарнир AL212814 Примечание:SUB FOR AL205090
7 - Винт 19M7865 Количество:2 Примечание:M8 X 16
Наверх
Боковая крышка, правая - ST769484
1 - Панель AL212001
2 - Шарнир AL212820
3 - Фланцевая гайка 14M7298 Количество:4 Примечание:M8
4 - Прокладка L218446 Примечание:SUB FOR L215929 APPL
5 - Шарнир AL212821
6 - Винт 19M7865 Количество:2 Примечание:M8 X 16
Наверх
Навесное оборудование, передние крылья, с 2WD - ST763116
1 - Крыло AL180215
Наверх
Комплект для самостоятельной установки, передние крылья, большая опора, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST866454

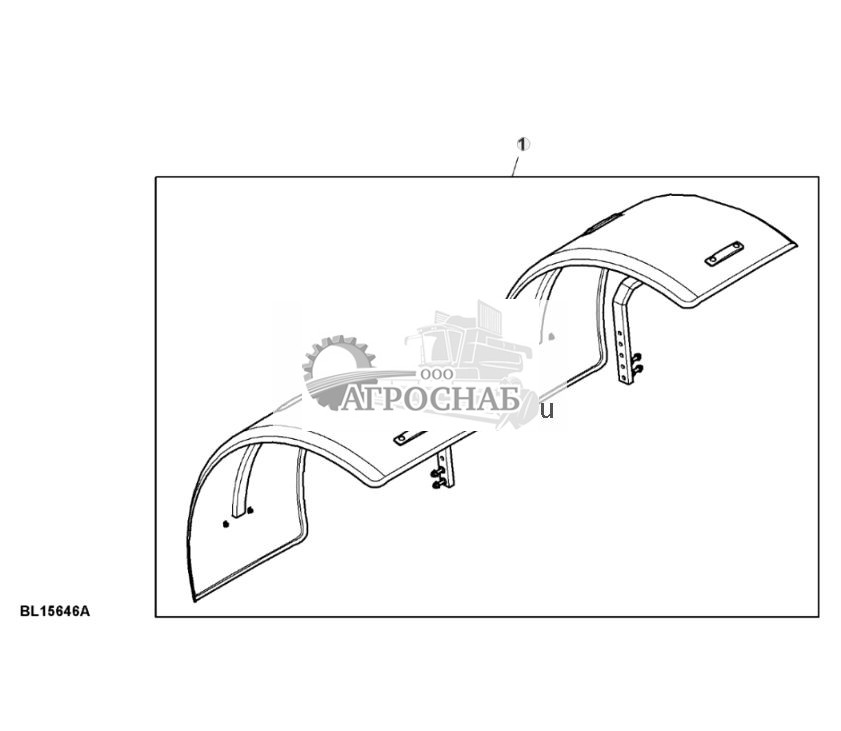

1 - Крыло BL15646
Наверх
Передние крылья, большая опора, MFWD шириной 620 мм ( - 867156) - ST866456
1 - Крыло AL218857 Примечание:LH; ORDER L218101, L218106, (2) 19M9854 AND (2) 14M7688
1 - Крыло AL218858 Примечание:RH; ORDER L218101, L218106, (2) 19M9854 AND (2) 14M7688
2 - Винт 19M8306 Количество:4 Примечание:M12 X 50
3 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
4 - Крыло L210809 Количество:2
5 - Крепежные детали AL210199 Количество:6
6 - Опора L218101 Количество:2 Примечание:X = 475 mm
7 - Опора L218106 Количество:2
8 - Винт 19M9854 Количество:4 Примечание:M12 X 90
9 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
Наверх
Комплект для самостоятельной установки, передние крылья, большая опора, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866304
1 - Крыло BL16061
Наверх
Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, шарнир - ST833550

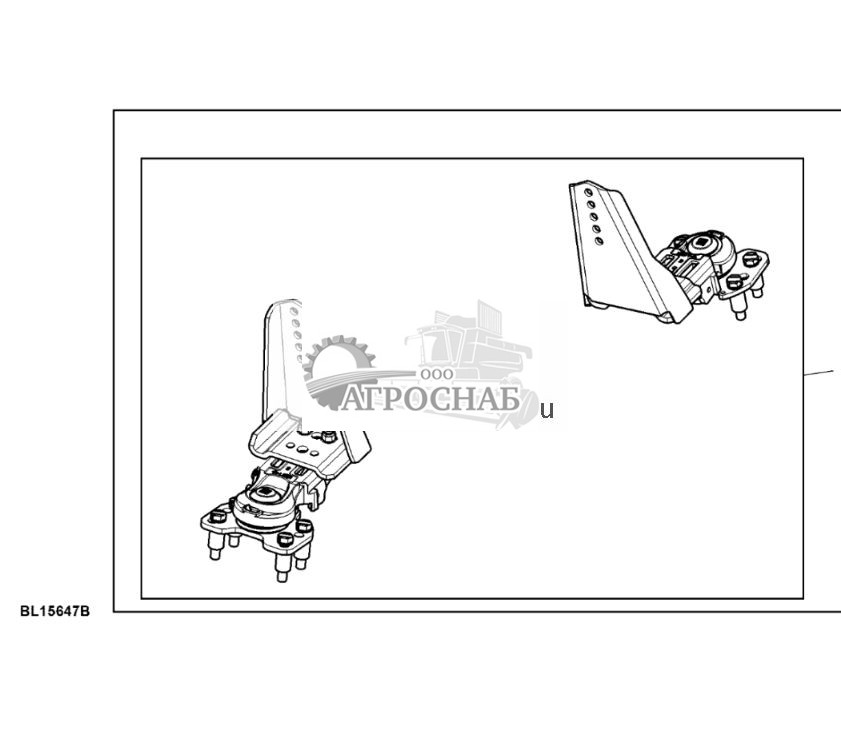

1 - Опора BL15647 Примечание:ORDER BL16149, AL219296, AL219297
Наверх

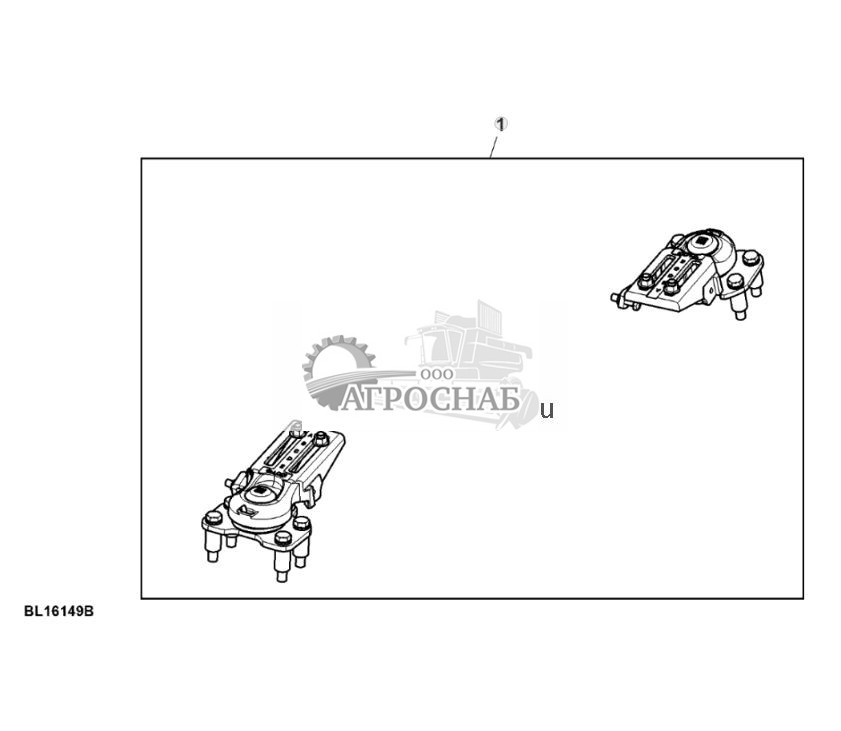

Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, шарнир - ST922034
1 - Крыло BL16149
Наверх

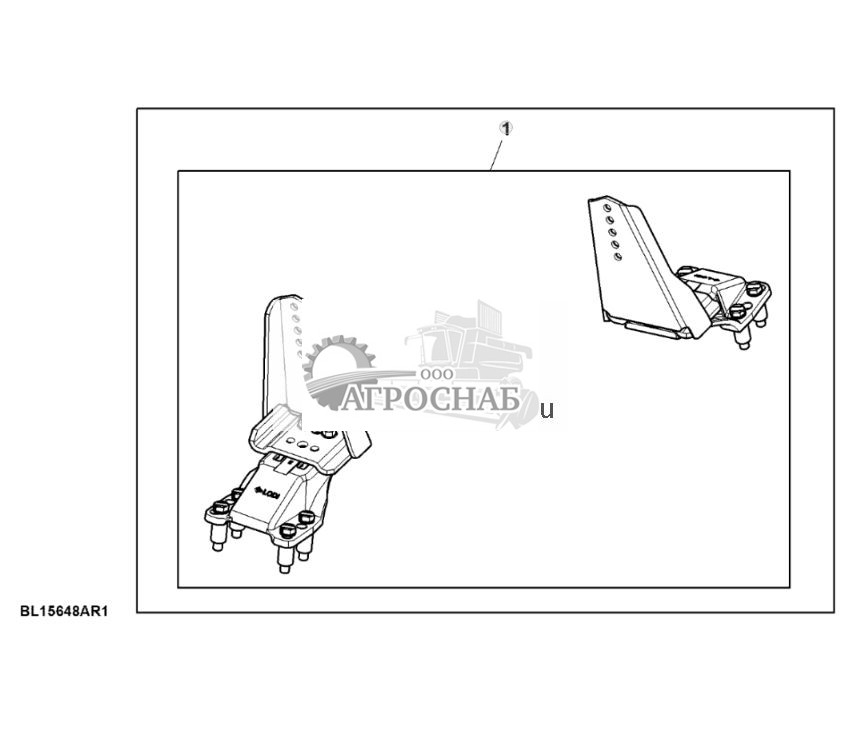

Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, неподвижный - ST833549
1 - Опора BL15648 Примечание:ORDER BL16150, AL219296, AL219297
Наверх

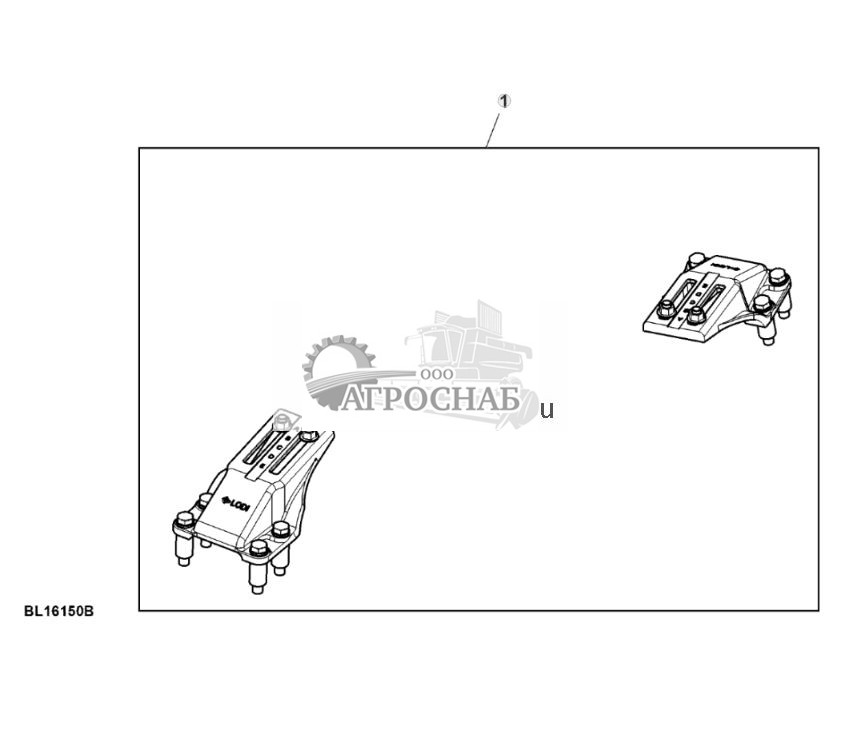

Комплект для самостоятельной установки, опора основания, передние крылья, 3-секционный мост MFWD, неподвижный - ST922038
1 - Крыло BL16150
Наверх
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST866457

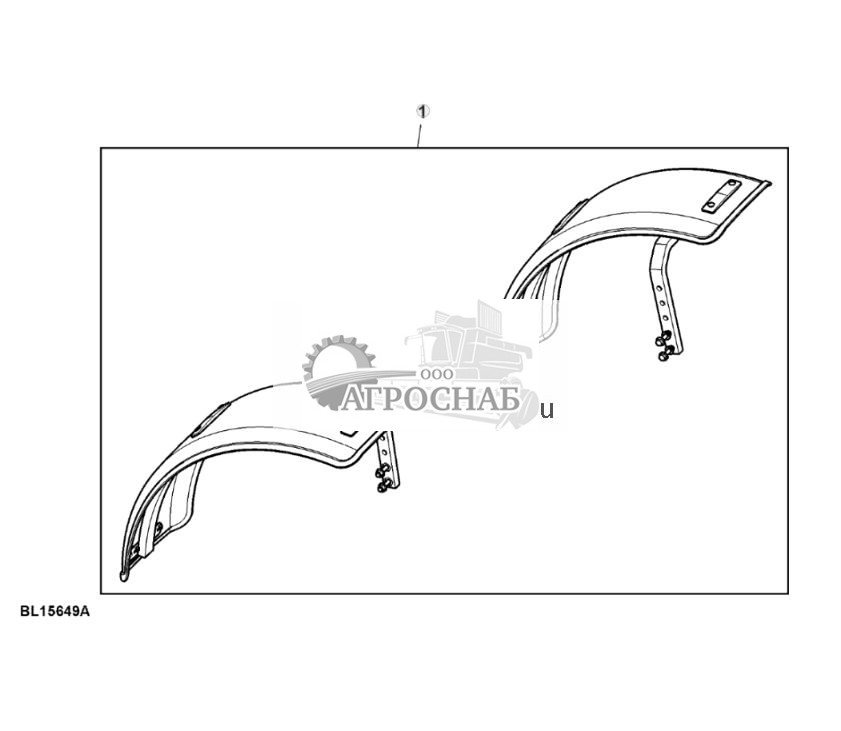

1 - Крыло BL15649
Наверх
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866268
1 - Крыло BL16052
Наверх

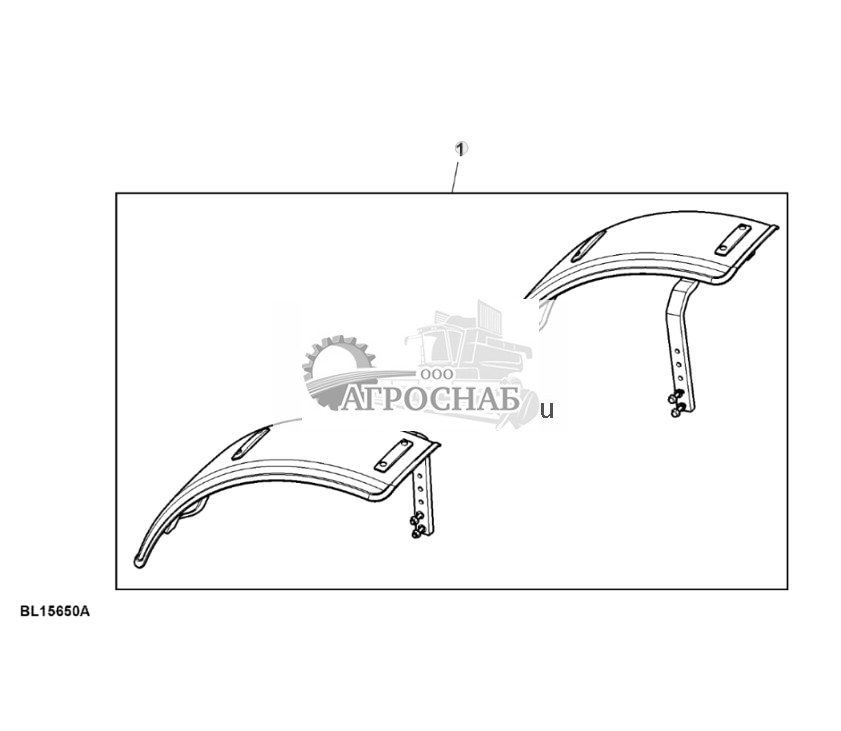

Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST866459
1 - Крыло BL15650
Наверх
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866269
1 - Крыло BL16053
Наверх
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST866460
1 - Крыло BL15651
Наверх
Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 420 mm (867157 - ) - ST866274

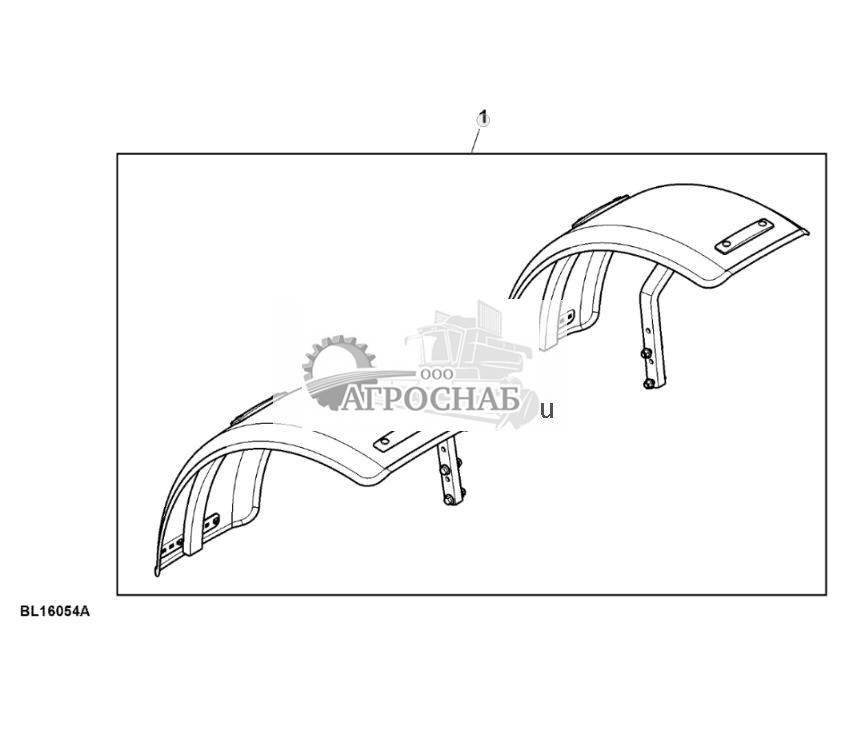

1 - Крыло BL16054
Наверх
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST866461

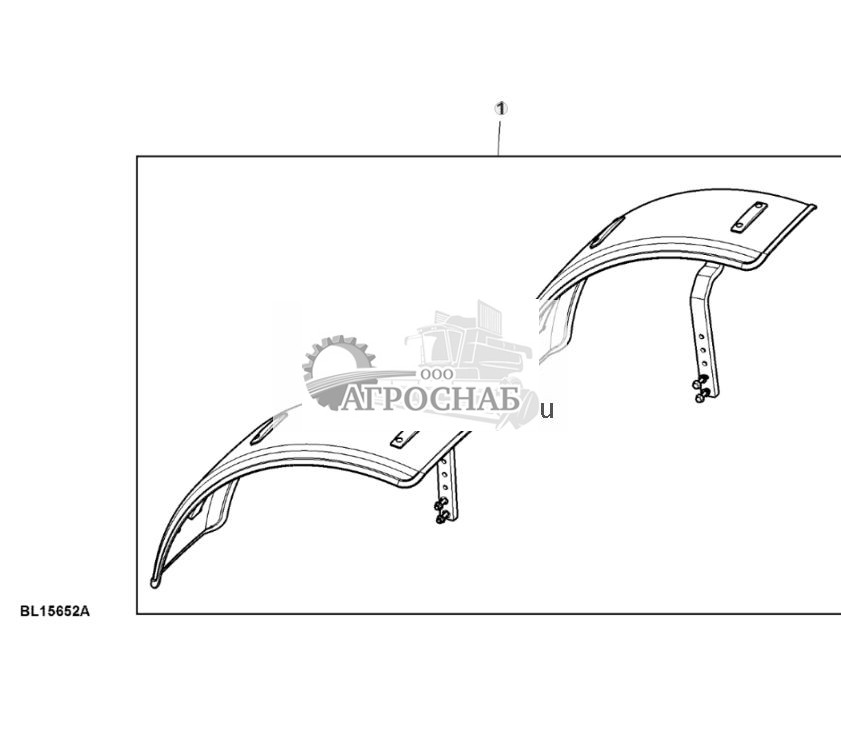

1 - Крыло BL15652
Наверх
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 420 mm (867157 - ) - ST866275

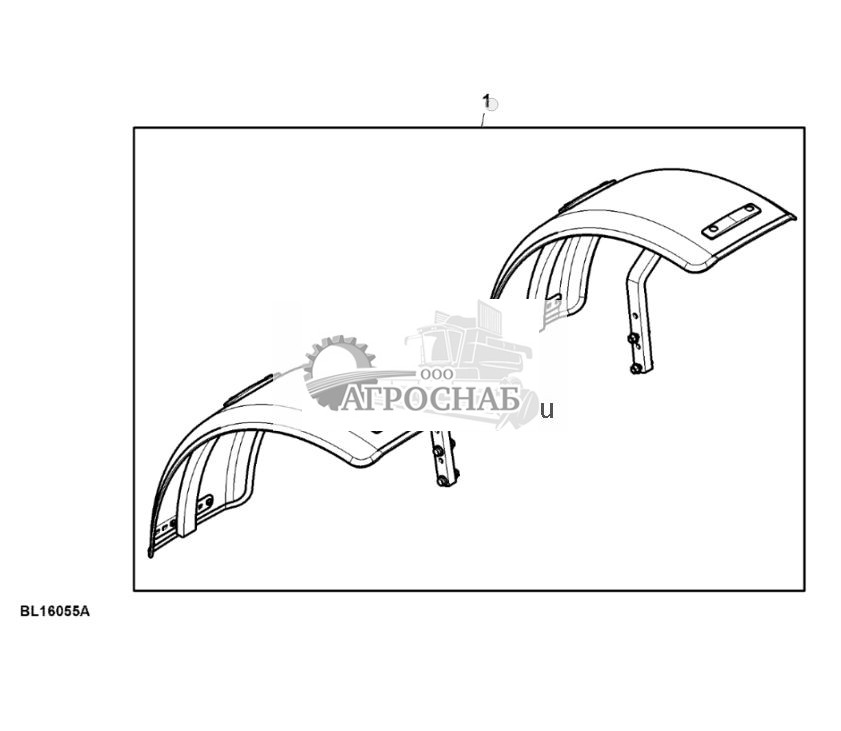

1 - Крыло BL16055
Наверх

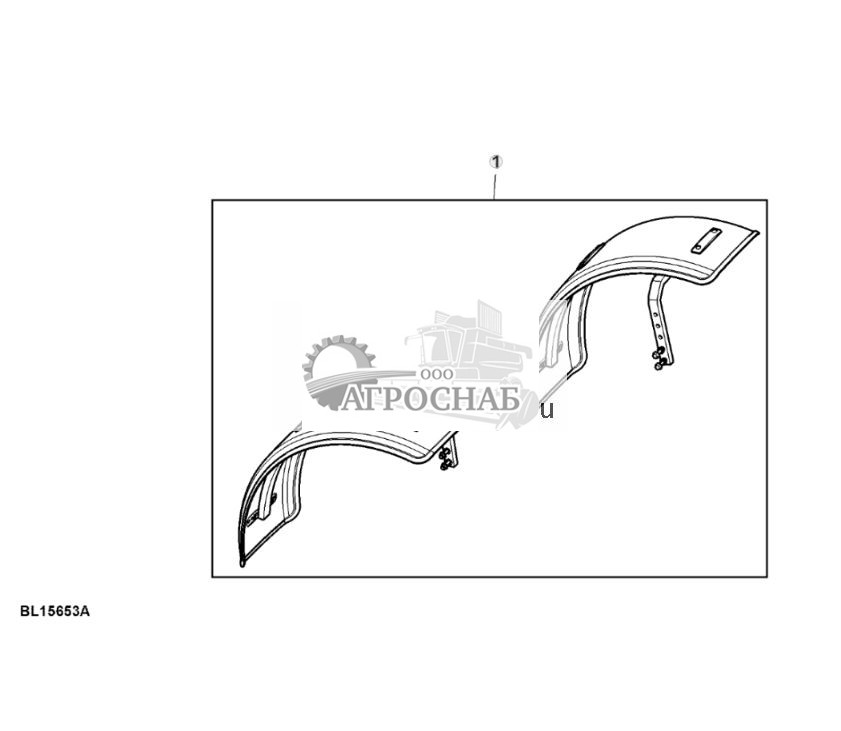

Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST866462
1 - Крыло BL15653
Наверх

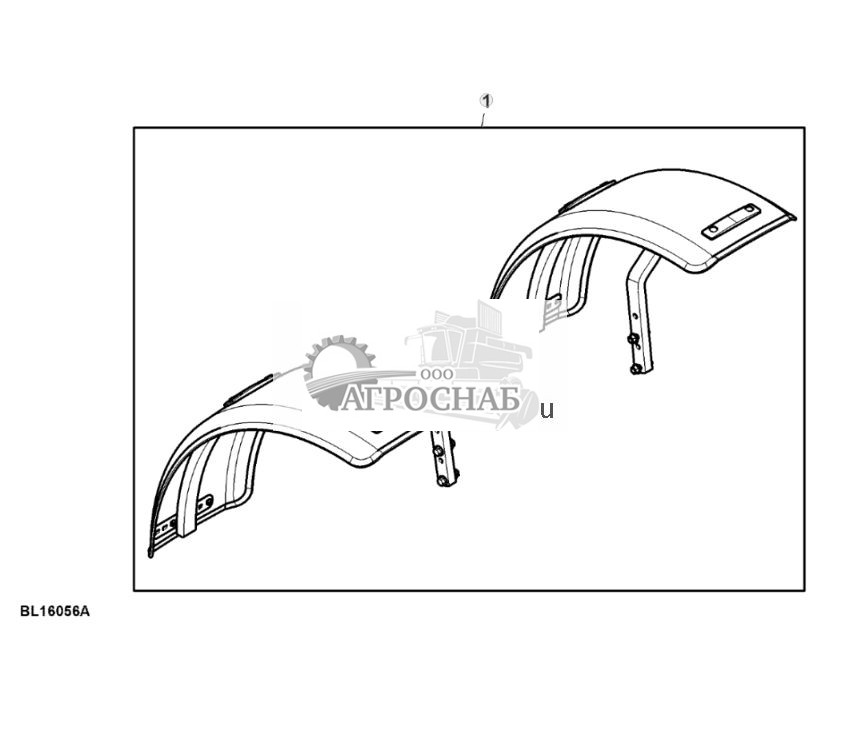

Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866279
1 - Крыло BL16056
Наверх

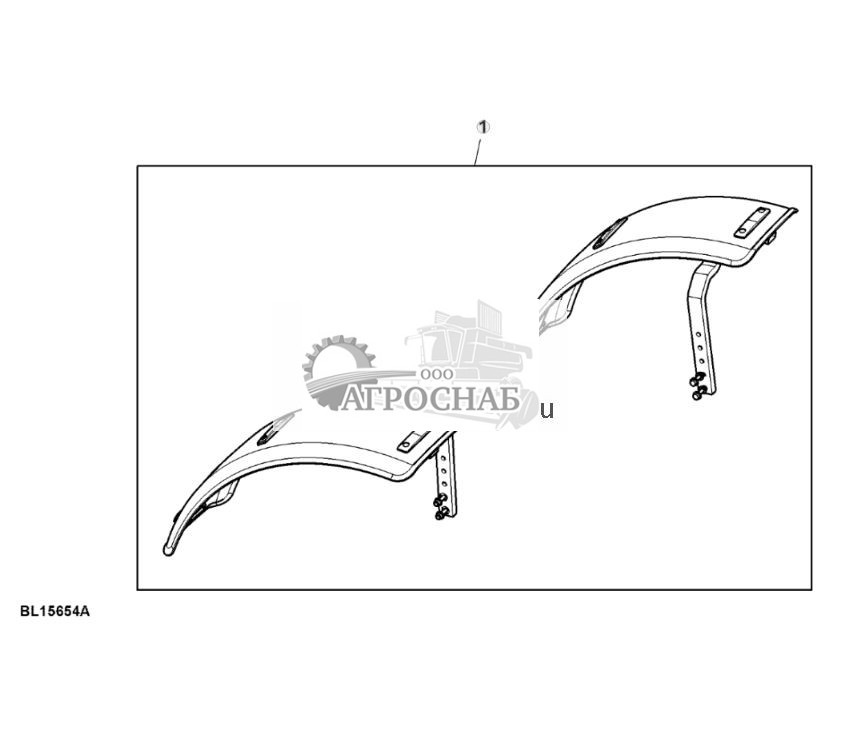

Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST866468
1 - Крыло BL15654
Наверх
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866285
1 - Крыло BL16057
Наверх

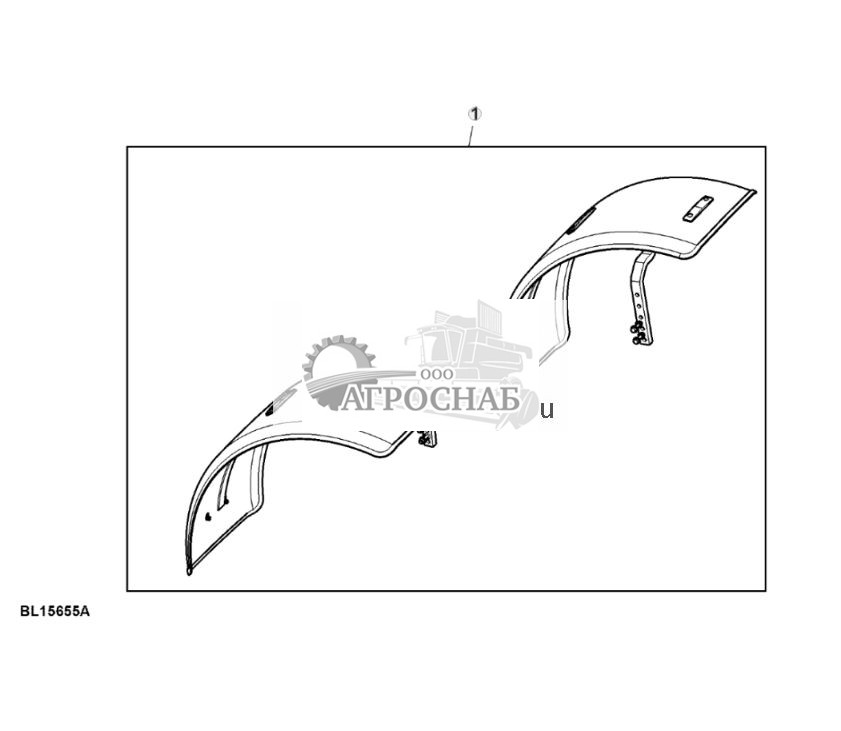

Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 540 mm ( - 867156) - ST866469
1 - Крыло BL15655
Наверх

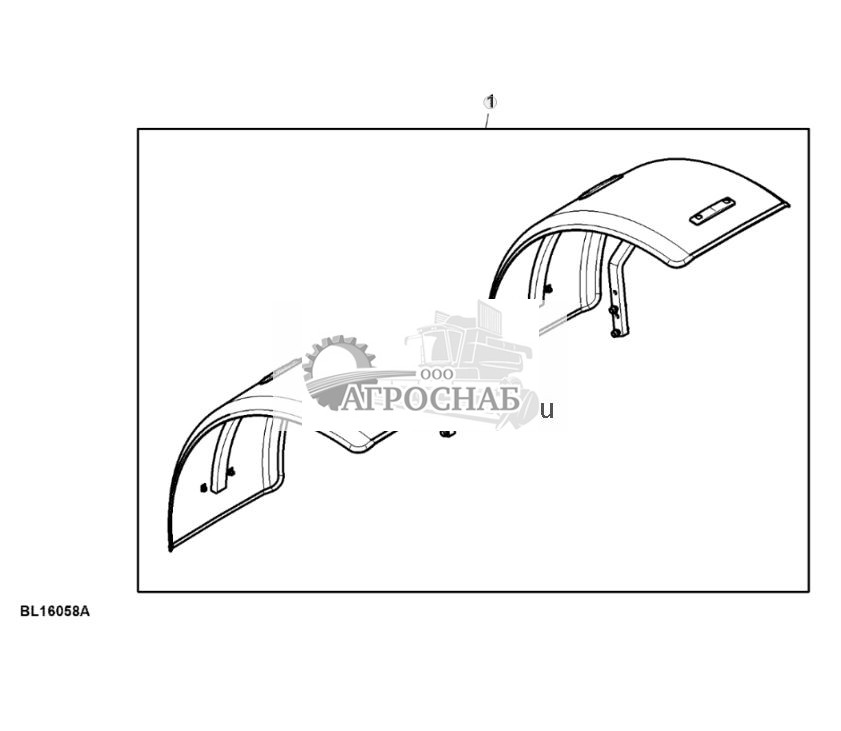

Комплект для самостоятельной установки, передние крылья, стандартная опора, 3-секционный мост MFWD, ширина 540 mm (867157 - ) - ST866290
1 - Крыло BL16058
Наверх
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 540 mm ( - 867156) - ST866471
1 - Крыло BL15656
Наверх
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 540 mm (867157 - ) - ST866294

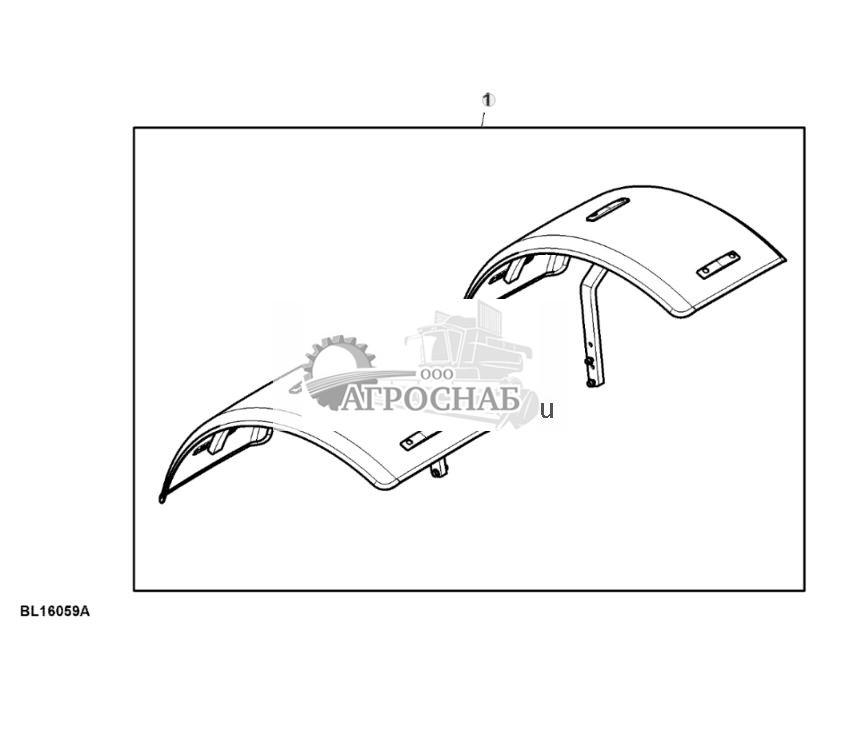

1 - Крыло BL16059
Наверх

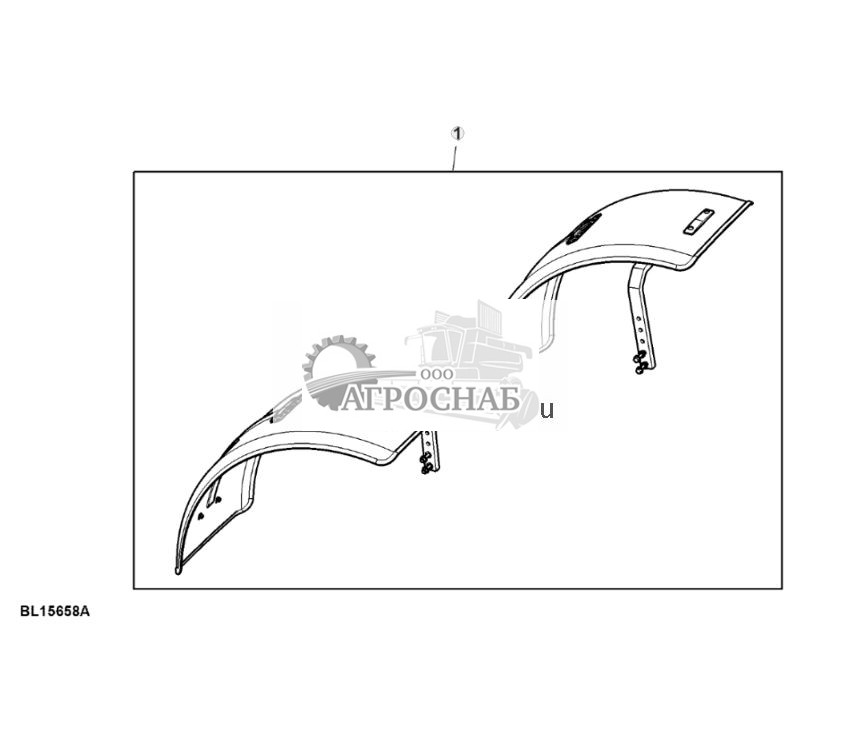

Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST866473
1 - Крыло BL15658
Наверх
Комплект для самостоятельной установки, передние крылья, высокая опора, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866297

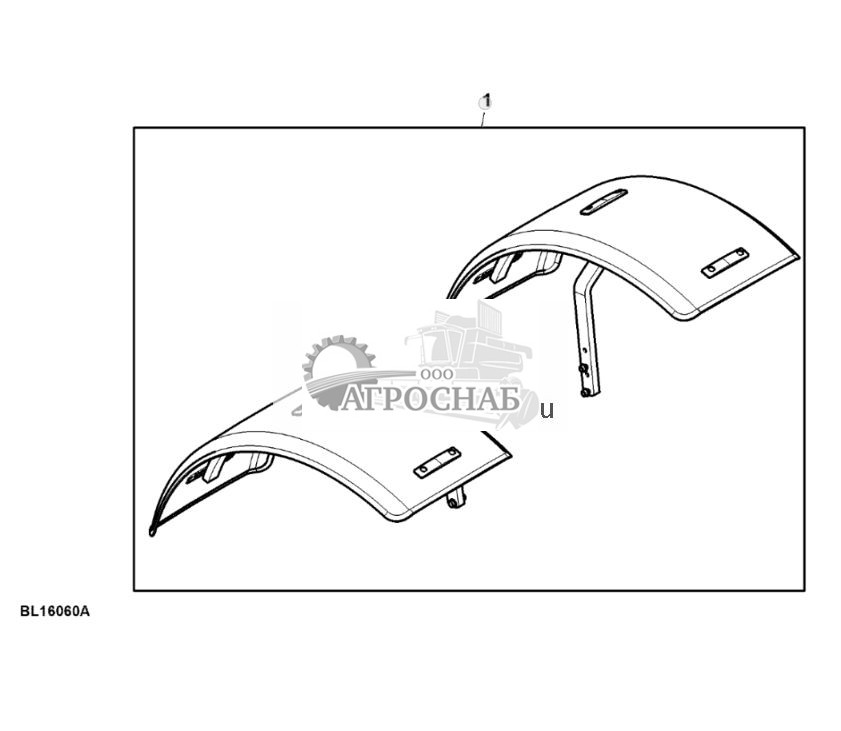

1 - Крыло BL16060
Наверх
Пластмассовые заглушки, без MFWD, переднее крыло - ST590929
1 - Заглушка 99M7009 Количество:8
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST865767
1 - База AL216697 Количество:2 Примечание:Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180326 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218853 Примечание:X = 467.5 mm, RH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218852 Примечание:X = 467.5 mm, LH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218100 Количество:2 Примечание:X = 475 mm
12 - Опора L218104 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 480 mm ( - 867156) - ST865861
1 - База AL216695 Примечание:Y = 45 mm, R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:Y = 45 mm, LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180326 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218853 Примечание:X = 467.5 mm, RH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218852 Примечание:X = 467.5 mm, LH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218100 Количество:2 Примечание:X = 475 mm
12 - Опора L218104 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 540 mm ( - 867156) - ST865865
1 - База AL216697 Количество:2 Примечание:Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180325 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218855 Примечание:X = 467.5 mm, RH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218854 Примечание:X = 467.5 mm, LH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218101 Количество:2 Примечание:X = 475 mm
12 - Опора L218105 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 540 мм ( - 867156) - ST865867
1 - База AL216695 Примечание:Y = 45 mm, R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:Y = 45 mm, LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180325 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218855 Примечание:X = 467.5 mm, RH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218854 Примечание:X = 467.5 mm, LH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218101 Количество:2 Примечание:X = 475 mm
12 - Опора L218105 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, стандартная опора, неподвижная, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST865870
1 - База AL216697 Количество:2 Примечание:Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180332 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218855 Примечание:X = 467.5 mm, RH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218854 Примечание:X = 467.5 mm, LH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218101 Количество:2 Примечание:X = 475 mm
12 - Опора L218105 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
Наверх
Передние крылья, стандартная опора, шарнир, 3-секционный мост MFWD, ширина 620 mm ( - 867156) - ST865872
1 - База AL216695 Примечание:Y = 45 mm, R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:Y = 45 mm, LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180332 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218855 Примечание:X = 467.5 mm, RH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218854 Примечание:X = 467.5 mm, LH; ORDER L218101, L218105, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218101 Количество:2 Примечание:X = 475 mm
12 - Опора L218105 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST865890
1 - Крыло AL216695 Примечание:R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - Крыло AL216696 Примечание:LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180327 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218853 Примечание:X = 467.5 mm, RH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218852 Примечание:X = 467.5 mm, LH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218100 Количество:2 Примечание:X = 475 mm
12 - Опора L218104 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 420 mm ( - 867156) - ST865892
1 - База AL216697 Количество:2 Примечание:Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180327 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218853 Примечание:X = 467.5 mm, RH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218852 Примечание:X = 467.5 mm, LH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218100 Количество:2 Примечание:X = 475 mm
12 - Опора L218104 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST865893
1 - База AL216697 Количество:2 Примечание:Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180330 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218853 Примечание:X = 467.5 mm, RH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218852 Примечание:X = 467.5 mm, LH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218100 Количество:2 Примечание:X = 475 mm
12 - Опора L218104 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 370 mm ( - 867156) - ST865894
1 - База AL216695 Примечание:R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180330 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218853 Примечание:X = 467.5 mm, RH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218852 Примечание:X = 467.5 mm, LH; ORDER L218100, L218104, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218100 Количество:2 Примечание:X = 475 mm
12 - Опора L218104 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 370 mm ( - 867156) - ST865896
1 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180330 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218849 Примечание:X = 392.5 mm, RH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218848 Примечание:X = 392.5 mm, LH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218098 Количество:2 Примечание:X = 400 mm
12 - Опора L218102 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 370 mm ( - 867156) - ST865897
1 - База AL216695 Примечание:(Длина втулки) Y = 45 mm, R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:(Длина втулки) Y = 45 mm, LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180330 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218849 Примечание:X = 392.5 mm, RH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218848 Примечание:X = 392.5 mm, LH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218098 Количество:2 Примечание:X = 400 mm
12 - Опора L218102 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 420 mm ( - 867156) - ST865898
1 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180327 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218849 Примечание:X = 392.5 mm, RH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218848 Примечание:X = 392.5 mm, LH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218098 Количество:2 Примечание:X = 400 mm
12 - Опора L218102 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 420 mm ( - 867156) - ST865899
1 - База AL216695 Примечание:(Длина втулки) Y = 45 mm, R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:(Длина втулки) Y = 45 mm, LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180327 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218849 Примечание:X = 392.5 mm, RH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218848 Примечание:X = 392.5 mm, LH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218098 Количество:2 Примечание:X = 400 mm
12 - Опора L218102 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 480 mm ( - 867156) - ST865902
1 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180326 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218849 Примечание:X = 392.5 mm, RH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218848 Примечание:X = 392.5 mm, LH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218098 Количество:2 Примечание:X = 400 mm
12 - Опора L218102 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 480 mm ( - 867156) - ST865903
1 - База AL216695 Примечание:(Длина втулки) Y = 45 mm, R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:(Длина втулки) Y = 45 mm, LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180326 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218849 Примечание:X = 392.5 mm, RH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218848 Примечание:X = 392.5 mm, LH; ORDER L218098, L218102, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218098 Количество:2 Примечание:X = 400 mm
12 - Опора L218102 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, неподвижный, ширина 540 mm ( - 867156) - ST865908
1 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180325 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218851 Примечание:X = 392.5 mm, RH; ORDER L218099, L218103, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218850 Примечание:X = 392.5 mm, LH; ORDER L218099, L218103, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218099 Количество:2 Примечание:X = 400 mm
12 - Опора L218103 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - База L220544 Количество:2
16 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
17 - Шайба L159316 Количество:8
18 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
Наверх
Передние крылья, стандартная опора, 3-секционный мост MFWD, шарнир, ширина 540 mm ( - 867156) - ST865913
1 - База AL216695 Примечание:(Длина втулки) Y = 45 mm, R, ORDER (1) 14M7415, (1) AL224106, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
1 - База AL216696 Примечание:(Длина втулки) Y = 45 mm, LH, ORDER (1) 14M7415, (1) AL224107, (4) L219993, (1) L219994, (1) 19M8118, (1) L220760, (4) L159316, (4) 19M7481 AND (1) 24M7028
2 - Кронштейн AL219296 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) LH
2 - Кронштейн AL219297 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации) R
3 - Болт L214805 Количество:4 Примечание:M14 X 42
4 - Шайба 24M7085 Количество:4 Примечание:15 X 28 X 2.500 mm
5 - Стопорная гайка 14M7368 Количество:4 Примечание:M14
6 - Крыло AL180325 Количество:2
7 - Крепежные детали AL210199 Количество:6
8 - Опора AL218851 Примечание:X = 392.5 mm, RH; ORDER L218099, L218103, (2) 19M9854 AND (2) 14M7688
8 - Опора AL218850 Примечание:X = 392.5 mm, LH; ORDER L218099, L218103, (2) 19M9854 AND (2) 14M7688
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Фланцевая гайка 14M7299 Количество:4 Примечание:M12
11 - Опора L218099 Количество:2 Примечание:X = 400 mm
12 - Опора L218103 Количество:2
13 - Винт 19M9854 Количество:4 Примечание:M12 X 90
14 - Фланцевая гайка 14M7688 Количество:4 Примечание:M12
15 - Гайка 14M7415 Количество:2 Примечание:M12
16 - База AL224106 Примечание:RH
16 - База AL224107 Примечание:LH
17 - Втулка L219993 Количество:8 Примечание:(Длина втулки) Y = 45 mm
18 - Болт L219994 Количество:2
19 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
20 - Кронштейн L220760 Количество:2
21 - Шайба L159316 Количество:8
22 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
23 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Основание, переднее крыло, жесткое, 3-секционный мост MFWD - ST827906
1 - Опора AL216697 Количество:2 Примечание:ORDER (2) L220544, (8) 19M7481, (8) L159316 AND (8) L219993
2 - Опора L220544 Количество:2
3 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
4 - Шайба L159316 Количество:8
5 - Крыло L219993 Количество:8
Наверх
Опора основания, передние крылья, мост MFWD - ST888224
1 - Распорная втулка L219993 Количество:8
2 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
3 - База L220544 Количество:2
4 - Шайба L159316 Количество:8
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866035
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223470 Количество:2
4 - Опора AL223359 Количество:2 Примечание:X = 485 mm
5 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L219993 AND (8) L159316
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220044 Количество:2 Примечание:SUB FOR AL180326 APPL
11 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
12 - Крепежные детали AL210199 Количество:4
13 - Хомут L158319 Количество:2
14 - Болт 03M7264 Количество:4 Примечание:M10 X 25
15 - Винт с головкой 19M7481 Количество:8
16 - Крыло L220544 Количество:2
17 - Шайба L159316 Количество:8
18 - Крыло L219993 Количество:8
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 480 mm (867157 - ) - ST866104
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223470 Количество:2
4 - Опора AL223359 Количество:2 Примечание:X = 485 mm
5 - Крепежные детали AL210199 Количество:4
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220044 Количество:2 Примечание:SUB FOR AL180326 APPL
11 - Гайка 14M7415 Количество:2 Примечание:M12
12 - База AL224106 Примечание:R
12 - База AL224107 Примечание:LH
13 - Распорная втулка L219993 Количество:8 Примечание:Y = 45 mm
14 - Болт L219994 Количество:2
15 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
16 - Кронштейн L219757 Количество:2
17 - Шайба L159316 Количество:8
18 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
19 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
20 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
21 - Хомут L158319 Количество:2
22 - Болт 03M7264 Количество:4 Примечание:M10 X 25
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 540 mm (867157 - ) - ST866039
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223360 Количество:2 Примечание:X = 490 mm
4 - Опора AL223471 Количество:2
5 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L219993 AND (8) L159316
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220045 Количество:2 Примечание:SUB FOR AL180325 APPL
11 - Крыло L219993 Количество:8
12 - Крепежные детали AL210199 Количество:4
13 - Хомут L158319 Количество:2
14 - Болт 03M7264 Количество:4 Примечание:M10 X 25
15 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
16 - Винт с головкой 19M7481 Количество:8
17 - Крыло L220544 Количество:2
18 - Шайба L159316 Количество:8
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 540 мм (867157 - ) - ST866107
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223360 Количество:2 Примечание:X = 535 mm
4 - Опора AL223471 Количество:2
5 - Крепежные детали AL210199 Количество:4
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220045 Количество:2 Примечание:SUB FOR AL180325 APPL
11 - Гайка 14M7415 Количество:2 Примечание:M12
12 - База AL224106 Примечание:R
12 - База AL224107 Примечание:LH
13 - Распорная втулка L219993 Количество:8 Примечание:Y = 45 mm
14 - Болт L219994 Количество:2
15 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
16 - Кронштейн L219757 Количество:2
17 - Шайба L159316 Количество:8
18 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
19 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
20 - Фланцевая гайка 14M7296 Количество:4 Примечание:M10
21 - Хомут L158319 Количество:2
22 - Болт 03M7264 Количество:4 Примечание:M10 X 25
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866042
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223360 Количество:2 Примечание:X = 490 mm
4 - Опора AL223471 Количество:2
5 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L219993 AND (8) L159316
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220046 Количество:2 Примечание:SUB FOR AL180332 APPL
11 - Крыло L219993 Количество:8
12 - Крепежные детали AL210199 Количество:6
13 - Винт с головкой 19M7481 Количество:8
14 - Крыло L220544 Количество:2
15 - Шайба L159316 Количество:8
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 620 mm (867157 - ) - ST866118
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223360 Количество:2 Примечание:X = 490 mm
4 - Опора AL223471 Количество:2
5 - Крепежные детали AL210199 Количество:6
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220046 Количество:2 Примечание:SUB FOR AL180332 APPL
11 - Гайка 14M7415 Количество:2 Примечание:M12
12 - База AL224106 Примечание:R
12 - База AL224107 Примечание:LH
13 - Распорная втулка L219993 Количество:8 Примечание:Y = 45 mm
14 - Болт L219994 Количество:2
15 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
16 - Кронштейн L219757 Количество:2
17 - Шайба L159316 Количество:8
18 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
19 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 420 mm (867157 - ) - ST866098
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223470 Количество:2
4 - Опора AL223359 Количество:2 Примечание:X = 485 mm
5 - Крепежные детали AL210199 Количество:6
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220043 Количество:2 Примечание:SUB FOR AL180327 APPL
11 - Гайка 14M7415 Количество:2 Примечание:M12
12 - База AL224106 Примечание:R
12 - База AL224107 Примечание:LH
13 - Распорная втулка L219993 Количество:8 Примечание:Y = 45 mm
14 - Болт L219994 Количество:2
15 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
16 - Кронштейн L219757 Количество:2
17 - Шайба L159316 Количество:8
18 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
19 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD шириной 420 mm (867157 - ) - ST866032
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223470 Количество:2
4 - Опора AL223359 Количество:2 Примечание:X = 485 mm
5 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L219993 AND (8) L159316
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220043 Количество:2 Примечание:SUB FOR AL180327 APPL
11 - Крыло L219993 Количество:8
12 - Крепежные детали AL210199 Количество:6
13 - Винт с головкой 19M7481 Количество:8
14 - Крыло L220544 Количество:2
15 - Шайба L159316 Количество:8
Наверх
Передние крылья, большая опора, жесткая, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866014
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223470 Количество:2
4 - Опора AL223359 Количество:2 Примечание:X = 485 mm
5 - База AL216697 Количество:2 Примечание:(Длина втулки) Y = 45 mm, ORDER (2) L220544, (8) 19M7481, (8) L219993 AND (8) L159316
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220042 Количество:2 Примечание:SUB FOR AL180330 APPL
11 - Крепежные детали AL210199 Количество:6
12 - Крыло L219993 Количество:8
13 - Винт с головкой 19M7481 Количество:8
14 - Крыло L220544 Количество:2
15 - Шайба L159316 Количество:8
Наверх
Передние крылья, большая опора, шарнир, 3-секционный мост MFWD, ширина 370 mm (867157 - ) - ST866089
1 - Винт 19M9854 Количество:4 Примечание:M12 X 90
2 - Фланцевая гайка 14M7688 Количество:8 Примечание:M12
3 - Опора AL223470 Количество:2
4 - Опора AL223359 Количество:2 Примечание:X = 485 mm
5 - Крепежные детали AL210199 Количество:6
6 - Кронштейн AL223356 Количество:2 Примечание:(Для ознакомления с порядком регулировки настроек см. руководство по эксплуатации)
7 - Фланцевая гайка 14M7827 Количество:4 Примечание:M14
8 - Болт L214805 Количество:4
9 - Винт 19M8306 Количество:4 Примечание:M12 X 50
10 - Крыло L220042 Количество:2 Примечание:SUB FOR AL180330 APPL
11 - Гайка 14M7415 Количество:2 Примечание:M12
12 - База AL224106 Примечание:R
12 - База AL224107 Примечание:LH
13 - Распорная втулка L219993 Количество:8 Примечание:Y = 45 mm
14 - Болт L219994 Количество:2
15 - Винт с головкой 19M8118 Количество:2 Примечание:M10 X 35
16 - Кронштейн L219757 Количество:2
17 - Шайба L159316 Количество:8
18 - Винт с головкой 19M7481 Количество:8 Примечание:M16 X 80
19 - Шайба 24M7028 Количество:2 Примечание:10.500 X 20 X 2 mm
Наверх
Комплект для самостоятельной установки, пластина, ограничитель крыла, 3-секционный мост MFWD ( - 867156) - ST843149
1 - Комплект крыльев BL15770
Наверх
Комплект для самостоятельной установки, пластина, ограничитель крыла, 3-секционный мост MFWD (867157 - ) - ST875908
1 - Кронштейн BL16064
Наверх
Пластина, ограничитель крыла, 3-секционный мост MFWD ( - 867156) - ST866392
1 - Винт 19M7867 Количество:4 Примечание:M8 X 25
2 - Крыло L216586 Количество:2 Примечание:X = 114 mm
Наверх
Пластина, ограничитель крыла, 3-секционный мост MFWD (867157 - ) - ST866123
1 - Крыло L219700 Количество:2 Примечание:X = 108.3 mm, ORDER L220540
1 - Крыло L220540 Количество:2 Примечание:X = 104.9 mm
2 - Винт 19M7867 Количество:4 Примечание:M8 X 25
Наверх
Оборудование, жгут проводов капота габаритных фонарей - ST742490
1 - Комплект ламп BL15255
2 - Жгут проводов AL217424 Примечание:INCLUDES (11) L205558; SUB FOR AL207484
3 - Зажимная скоба L205558 1
4 - Передняя фара AL209455 Количество:2
5 - Лампа накаливания RE179326 Количество:2 Примечание:12V, 60WПосмотреть аналогичные детали
Наверх
Фары дорожного освещения, с угловыми световыми приборами, симметричные световые приборы - ST832748
1 - Передняя фара AL213786 Примечание:LH, ORDER AL221106
1 - Передняя фара AL221106 Примечание:LH
2 - Передняя фара AL213785 Примечание:RH, ORDER AL221105
2 - Передняя фара AL221105 Примечание:RH
3 - Передняя фара AL206153 Примечание:RHПосмотреть аналогичные детали
4 - Передняя фара AL206154 Примечание:LHПосмотреть аналогичные детали
5 - Винт 37M7240 Количество:34
6 - Винт L209734 Количество:6
7 - Лампа накаливания RE179326 Количество:6 Примечание:12V, 60WПосмотреть аналогичные детали
8 - Рамка AL215072 Примечание:USE WITH AL213786
8 - Рамка AL221246 Примечание:USE WITH AL221106
9 - Передняя фара AL209451 Количество:2
10 - Прокладка L209229 Количество:2
11 - Скоба L219189 Количество:2
12 - Рамка AL215070 Примечание:USE WITH AL213785
12 - Рамка AL221245 Примечание:USE WITH AL221105
13 - Рамка AL209453
14 - Лампа AL209454
15 - Передняя фара AL209455 Количество:2
16 - Комплект сапуна AL209456 Количество:2
17 - Рамка AL209457
18 - Лампа AL209458
Наверх
Headlights, WO Corner Lights, Symmetric Lights - ST774300 ( Фары, горе поворотники, симметричные фонари - )
1 - Передняя фара AL213786 Примечание:LH, ORDER AL221106
1 - Передняя фара AL221106 Примечание:LH
2 - Передняя фара AL213785 Примечание:RH, ORDER AL221105
2 - Передняя фара AL221105 Примечание:RH
3 - Передняя фара AL213210
4 - Передняя фара AL213211
5 - Винт L209734 Количество:6
6 - Винт 37M7240 Количество:34
7 - Лампа накаливания RE179326 Количество:6 Примечание:12V, 60WПосмотреть аналогичные детали
8 - Передняя фара AL209451 Количество:2
9 - Рамка AL209453
10 - Лампа AL209454
11 - Комплект сапуна AL209456 Количество:2
12 - Рамка AL209457
13 - Лампа AL209458
14 - Рамка AL215070 Примечание:USE WITH AL213785
14 - Рамка AL221245 Примечание:USE WITH AL221105
15 - Рамка AL215072 Примечание:USE WITH AL213786
15 - Рамка AL221246 Примечание:USE WITH AL221106
16 - Прокладка L209229 Количество:2
17 - Крышка L211938 Количество:2
18 - Скоба L219189 Количество:2
Наверх
Товарный знак, наклейки, черныйжелтый - ST833692
1 - Метка L214892 Примечание:RH
1 - Метка L214893 Примечание:LH
2 - Метка L206578 Примечание:LH
2 - Метка L206579 Примечание:RH
Наверх
Товарный знак, наклейки, черныйсеребристый - ST833693
1 - Метка L214906 Примечание:RH
1 - Метка L214907 Примечание:LH
2 - Метка L206590 Примечание:RH
2 - Метка L206589 Примечание:LH
Наверх
